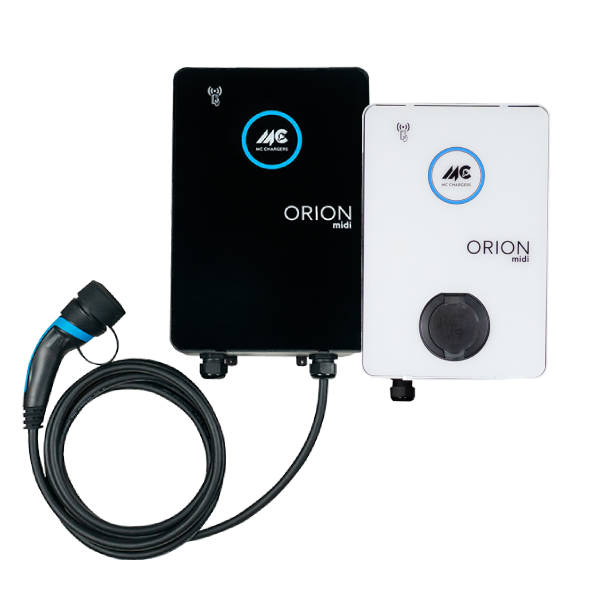

Ο ORION midi είναι ένας ημιδημόσιος/επαγγελματικός σταθμός φόρτισης ηλεκτρικών αυτοκινήτων, σχεδιασμένος για χώρους εργασίας, ξενοδοχεία, εστιατόρια και χώρους στάθμευσης. Με κομψό μεταλλικό περίβλημα, μικρό μέγεθος και εύκολη εγκατάσταση, διατίθεται σε εκδόσεις 7kW & 22kW με προστασία RCD Type A + DC leakage 6mA. Υποστηρίζει RFID & app-based διαχείριση, καθώς και συνδεσιμότητα WiFi, Ethernet & GSM για απομακρυσμένο έλεγχο. Επιλέξτε ανάμεσα σε Type 2 πρίζα ή ενσωματωμένο καλώδιο φόρτισης 5m για μέγιστη ευελιξία.
Ισχύς: 7kW
Έξοδοι φόρτισης: Πρίζα φόρτισης Type 2 ή Ενσωματωμένο Καλώδιο Φόρτισης μήκους 5m με ακροφύσιο Τype 2
Τοποθέτηση: Επιτοίχια τοποθέτηση
Προστασία: ΙΡ54, IK10
User authentication: Μέσω κάρτας RFID – WIFI – Ethernet – GSM
| OD-07CS & OD-07CG | OD-22CS & OD-22CG | ||
| Χαρακτηριστικά AC Εισόδου | AC Τάση Εισόδου | 230V AC ± 10% | 400V AC ± 10% |
| Είδος Εισόδου | 1P + N + PE | 3P + N + PE | |
| AC Ρεύμα Εισόδου | 32Α | 32Α / φάση | |
| Συχνότητα | 50/60Ηz | 50/60Ηz | |
| Χαρακτηριστικά AC Εξόδου | AC Τάση εξόδου | 230VAC | 400VAC |
| Ισχύς Εξόδου | 7 kW max | 22 kW max | |
| AC Ρεύμα εξόδου | 32 A | 32 A / φάση | |
| Συνθήκες Λειτουργίας | Θερμοκρασία Λειτουργίας | -25°C – +60°C | -25°C – +60°C |
| Θερμοκρασία Αποθήκευσης | -30°C – +70°C | -30°C – +70°C | |
| Υγρασία | 5% – 95% RH (χωρίς συμπύκνωση) | 5% – 95% RH (χωρίς συμπύκνωση) | |
| Υψόμετρο Εγκατάστασης | Μέχρι 2000m | Μέχρι 2000m | |
| Κατασκευή | Περίβλημα | Λαμαρίνα ψυχρής έλασης, Πολυκαρβονικό (έκδοση σε αλουμίνιο διαθέσιμη) | Λαμαρίνα ψυχρής έλασης, Πολυκαρβονικό (έκδοση σε αλουμίνιο διαθέσιμη) |
| Βαθμός Προστασίας ΙΡ | ΙΡ54 | ΙΡ54 | |
| Βαθμός Μηχανικής Αντοχής ΙΚ | ΙΚ10 | ΙΚ10 | |
| Μέθοδος Φόρτισης | Mode 3 | Mode 3 | |
| Έξοδοι | Πρίζα φόρτισης Type 2 ή Ενσωματωμένο Καλώδιο Φόρτισης μήκους 5m με ακροφύσιο Τype 2 | Πρίζα φόρτισης Type 2 ή Ενσωματωμένο Καλώδιο Φόρτισης μήκους 5m με ακροφύσιο Τype 2 | |
| Διαστάσεις Φορτιστή | 265x385x143mm (πλάτος x ύψος x βάθος) | 265x385x143mm (πλάτος x ύψος x βάθος) | |
| Βάρος Φορτιστή | 5 kg | 5 kg | |
| Ηλεκτρονικά Μέρη | Μετρητής Ενέργειας | ΜΙD Μετρητής ενέργειας ενσωματωμένος | ΜΙD Μετρητής ενέργειας ενσωματωμένος |
| Ρύθμιση Ρεύματος | Ρύθμιση ρεύματος εξόδου 10% έως 100% | Ρύθμιση ρεύματος εξόδου 10% έως 100% | |
| Προστασία | Ενσωματωμένη Ανίχνευση DC ρεύματος διαρροής 6mA (σύμφωνα με το ΕΝ 62955) + AC ρεύματος διαρροής RCD Type A 30mA ** | Ενσωματωμένη Ανίχνευση DC ρεύματος διαρροής 6mA (σύμφωνα με το ΕΝ 62955) + AC ρεύματος διαρροής RCD Type A 30mA ** | |
| Ανίχνευση Απώλειας Γείωσης | Ανίχνευση Απώλειας Γείωσης | ||
| Προστασία Υπερθέρμανσης (ΟΤΡ) | Προστασία Υπερθέρμανσης (ΟΤΡ) | ||
| Απαιτείται MCCB Type C 40Α– Μικροαυτόματος 2Ρ Type C 40Α (ή ασφάλεια 35 Α) στην αναχώρηση του πίνακα διανομής | Απαιτείται MCCB Type C 40Α– Μικροαυτόματος 4Ρ Type C 40Α (ή ασφάλεια 35 Α) στην αναχώρηση τουπίνακα διανομής | ||
| Προτείνεται σύμφωνα με το ΕΝ 60364 εγκατάσταση αντικεραυνικής προστασίαςSPD Type 2 στον πίνακα διανομής | Προτείνεται σύμφωνα με το ΕΝ 60364 εγκατάσταση αντικεραυνικής προστασίαςSPD Type 2 στον πίνακα διανομής | ||
| Πρωτόκολλο Επικοινωνίας | S2W & OCPP 1.6 JSON | S2W & OCPP 1.6 JSON | |
| Διαχείριση Χρήστη | RFID | RFID | |
| Συνδεσιμότητα | WIFI και Ethernet ή GSM | WIFI και Ethernet ή GSM | |
| Εγκατάσταση | Ασφάλεια Δικτύου/πίνακα | Δικτύου μικροαυτόματος MCCB 2PType C 40A ή ασφάλεια 35Α | Δικτύου μικροαυτόματος MCCB 4P TypeC 40A ή ασφάλεια 35Α |
| Επίπεδο Παροχής Ισχύος | Νο 03 μονοφασική – Μέγιστη συμφωνημένη ισχύς παροχής 8kVA ***Νο 3 – Μέγιστη συμφωνημένη ισχύς παροχής 35kVA *** | ||
| Εγκατάσταση σε εκρηκτική ζώνη | Εγκατάσταση εκτός ATEX ζωνών | Εγκατάσταση εκτός ATEX ζωνών | |
| Υποσταθμός ΜΤ | Δεν απαιτείται | Δεν απαιτείται | |
| Διατομή Καλωδίου Παροχής | 3x10mm² (μήκος καλωδίωσης έως 60m), 3x16mm² (μήκος καλωδίωσης >60m) 5x10mm²(μήκος καλωδίωσης έως 120m), 5x16mm² (μήκος καλωδίωσης >100m) | ||
| Πιστοποίηση | Πρότυπα | IEC EN 61851-1:2019, IEC 61851-21-2:2018, EN 62196- 1:2014, EN 62196-2:2016, CE | IEC EN 61851-1:2019, IEC 61851-21-2:2018, EN 62196- 1:2014, EN 62196-2:2016, CE |
| Εγγύηση | 2 χρόνια | 2 χρόνια |
**Ο ημιδημόσιος/επαγγελματικός φορτιστής ORION midi συμπεριλαμβάνει RCD Type A + DC ρελέ διαρροής 6mA. Απαιτείται κατά την
εγκατάστασή του να προστατεύεται στην αναχώρηση του πίνακα διανομής με μικροαυτόματο MCCB Type C 40A 2Ρ. Προτείνεται, σύμφωνα με
τις οδηγίες εγκαταστάσεων χαμηλής τάσης ΕΝ 60364, να εγκατασταθεί προστασία κρουστικών υπερτάσεων (αντικεραυνική προστασία) SPD
Type 2 στον πίνακα τροφοδοσίας του φορτιστή.
*** Η απαιτούμενη ισχύς παροχής υπολογίζεται κάθε φορά από τα ήδη εγκατεστημένα φορτία της εγκατάστασης, το πρόσθετο φορτίο του
φορτιστή, λαμβάνοντας υπόψη τον συντελεστή ταυτοχρονισμού. Στο συγκεκριμένο παράδειγμα ο μονοφασικός φορτιστής πρόκειται να
εγκατασταθεί σε νέα μονοφασική παροχή επιπέδου 03 μέγιστης συμφωνημένης ισχύος 8kVA ενώ αντίστοιχα ο τριφασικό φορτιστής των 22kW
εγκαθίσταται σε τριφασική παροχή επιπέδου 3 όπου συλλειτουργούν και άλλα φορτία στην εγκατάσταση.
