Φορτιστής ηλεκτρικών αυτοκινήτων ORION 11C
Δημόσιος Επαγγελματικός Σταθμός Φόρτισης
Τριφασικός δημόσιος επαγγελματικός φορτιστής ηλεκτρικών οχημάτων με εναλλασσόμενη τάση εξόδου AC.
Ισχύς: 11kW
Έξοδοι φόρτισης: Πρίζα Type 2 με καπάκι προστασίας ή ενσωματωμένο καλώδιο φόρτισης Type 2
Τοποθέτηση: Επίτοιχη ή επιδαπέδια τοποθέτηση
Προστασία: ΙΡ55, IK10
User authentication: Μέσω κάρτας RFID ή mobile application

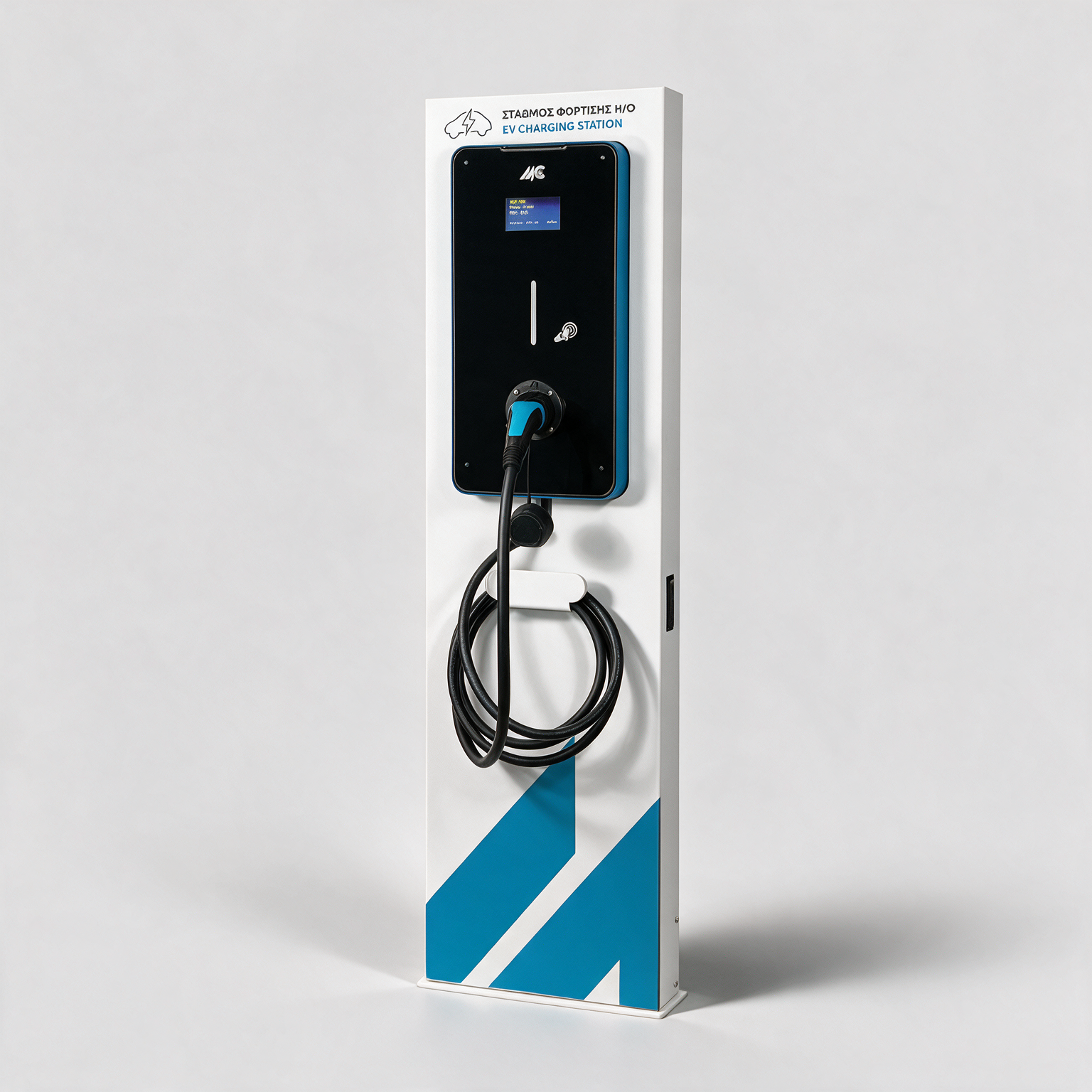

ORION 11CG
Με ακροφύσιο (πιστόλι φόρτισης)
Ενσωματωμένο καλώδιο φόρτισης 5m με ακροφύσιο (πιστόλι φόρτισης) Τype 2, για εύκολη και άμεση σύνδεση του ηλεκτρικού οχήματος.
ORION 11CS
Με πρίζα Τype 2 με καπάκι.
Κατασκευάζεται με πρίζα Τype 2 με καπάκι.
|
Xαρακτηριστικά εισόδου AC
|
Eύρος εισόδου | 400VAC ± 10% |
| Είδος εισόδου | 3P + N + PE | |
| Mέγιστο Ρεύμα | 16Α / φάση | |
| Συχνότητα δικτύου | 50/60Ηz | |
|
Χαρακτηριστικά εξόδου AC
|
Τάση εξόδου | 400VAC |
| Ισχύς Εξόδου | 11 KW (δίνεται δυνατότητα αναβάθμισης σε 22kW) | |
| Ρεύμα Εξόδου | 16 A / φάση | |
|
Συνθήκες Λειτουργίας
|
Θερμοκρασία Λειτουργίας | -25 °C – 50°C |
| Θερμοκρασία Αποθήκευσης | -30°C – 70°C | |
| Υγρασία | 5% – 95% RH (χωρίς συμπύκνωση) | |
| Υψόμετρο εγκατάστασης | Έως 2000m | |
|
Κατασκευή
|
Περίβλημα | Γαλβανισμένη Λαμαρίνα, Πολυκαρβονικό* |
| Βαθμός προστασίας ΙΡ | ΙΡ55 | |
| Βαθμός μηχανικής αντοχής ΙΚ | ΙΚ10 | |
| Οθόνη | LCD 4,3” | |
| Έξοδοι | Τype 2 πρίζα με καπάκι ή mode 3 με ενσωματωμένο καλώδιο με ακροφύσιο, Τype 2 μήκους 5m | |
| Διαστάσεις φορτιστή | 300x575x165mm (μήκος x ύψος x πλάτος) | |
| Διαστάσεις με βάση | Επιδαπέδια: 440x1534x165mm, Επιτοίχια: 300x575x165mm | |
|
Βάρος φορτιστή
|
Επιτοίχια: Με πιστόλι 18,9kg , Mε Πρίζα 17,2kg | |
| Επιδαπέδια: Με πιστόλι 60,6kg , Mε Πρίζα 58,9kg | ||
|
Ηλεκτρονικά Μέρη
|
Μετρητής ενέργειας | Μετρητής ενέργειας 3φασεων με πιστοποίηση MID ** |
|
Προστασία
|
Αντικεραυνική προστασία SPD type 2 ** | |
|
Προστασία διαρροής ηλεκτρικού ρεύματος (ρελέ διαρροής) RCD, Με ανίχνευση AC ρευμάτων 30mA & DC smooth ρευμάτων 6mA & ασφάλεια MCCB **
|
||
| Προστασία Υπέρτασης (OVP) & υπότασης (UVP) | ||
| Εντοπισμός απώλειας γείωσης | ||
| Προστασία υπερθέρμανσης (OTP) | ||
| Πρωτόκολλο Επικοινωνίας | S2W & OCPP 1.6 JSON | |
| Γλώσσες Μενού διαχείρισης | Ελληνικά, Αγγλικά *** | |
| Διαχείριση Δεδομένων | RFID | |
| Συνδεσιμότητα | Ενσύρματα ή ασύρματα (WIFI) ή μέσω GSM | |
| Φόρτιση | Χρόνος | 3-4 ώρες |
|
Εγκατάσταση
|
||
| Επίπεδο δικτύου – τριφασική παροχή | Νο 1 – Μέγιστη συμφωνημένη ισχύς 15kVA **** | |
| Αντιεκρηκτικότητα | Εγκατάσταση εκτός ζωνών ΑΤΕΧ | |
| Υποσταθμός ΔΕΗ | Δεν απαιτείται | |
| Διατομή καλωδίου ΔΕΗ | 5x6mm2(μήκος καλωδίωσης έως 100m), 5x10mm2 (μήκος καλωδίωσης έως 180m) | |
|
Πιστοποίηση
|
Πρότυπα | IEC EN 61851-1:2019, IEC 61851-21-2:2018, EN 62196-1:2014, EN 62196-2:2016, CE |
| Φορέας πιστοποίησης | DEKRA | |
| Εγγύηση | 2 χρόνια |
* Δίνεται η δυνατότητα να κατασκευαστεί με anti-graffiti περίβλημα κατόπιν παραγγελίας
** Τα επαγγελματικά μοντέλα εμπεριέχουν όλες τις προστασίες και τον MID μετρητή ενέργειας.
*** Μπορεί να γίνει εισαγωγή οποιαδήποτε γλώσσας στο μενού διαχείρισης κατόπιν παραγγελίας
****Η συμφωνημένη ισχύς του παρόχου και της εγκατάστασης ορίζεται από τις ανάγκες της εγκατάστασης, από την ήδη υπάρχουσα παροχή και την αναβάθμισή της ώστε να αντέξει το επιπρόσθετο φορτίο του φορτιστή των 11kW, όπως επίσης και συνυπολογίζοντας τον συντελεστή ετεροχρονισμού της εγκατάστασης. Στο παραπάνω παράδειγμα λαμβάνεται υπόψη ότι χρησιμοποιείται νέα τριφασική παροχή επιπέδου 1, μέγιστης συμφωνημένης ισχύος 15kVA, για να καλύψει μόνο τις ανάγκες του φορτιστή.
